Как подключить УЗО

Разобраться в том, как подключить УЗО в электрощите по всем правилам нужно еще до начала электромонтажных работ. Сам прибор ставится достаточно просто — но при этом есть несколько схем его установки, которые в разных условиях могут сильно отличаться по эффективности.

Оптимальным решением будет поручить разработку схемы подключения и установку УЗО квалифицированным электрикам. Но такая возможность есть не всегда, потому знать, как правильно подключить УЗО, стоит любому, кто так или иначе связан с электромонтажными работами. Также стоит знать, сколько автоматов можно подключить к 1 УЗО в разных ситуациях и каких ошибок нужно избегать при монтаже.

УЗО: назначение и принцип действия

УЗО

Среди защитных устройств, которые монтируются в электрощитах, обычно используют приборы двух типов — автоматические выключатели (автоматы) и устройства защитного отключения (УЗО):

  • Автомат защищает сеть от замыканий или перегрузок.
  • УЗО реагирует на появление тока утечки, и в случае опасности отключает отдельную линию или всю сеть (в зависимости от места установки устройства).

УЗО и автоматы не дублируют друг друга, потому в электрических схемах их комбинируют, дополняя функционал и повышая уровень защиты.

Как работает защитное отключение

Устройство, предназначенной для защитного отключения цепи, работает по достаточно простому принципу:

  • Внутри прибора находится трансформатор.
  • Параметры тока на входа и на выходе из трансформатора фиксируются.
  • Если устройство обнаруживает отличие параметров проходящего тока, то цепь размыкается.

Время срабатывания устройства защитного отключения при обнаружении тока утечки редко превышает 0,3-0,4 секунды. Это дает возможность минимизировать последствия контакта с неизолированным заземлённым прибором, а также предотвратить возгорание, возникающее при значительных утечках тока.

Сегодня используются как электромеханические, так и электронные устройства. Первые недороги, просты в монтаже и эксплуатации, при этом срабатывают даже без источника внешнего питания. Электронные устройства более чувствительны к перепадам напряжения в сети (могут выйти из строя), но также эффективно срабатывают при возникновении токов утечки.

Электрические схемы УЗО варианты для квартиры и дома

В квартирах чаще всего монтируют однофазную сеть, в домах может встречаться как одно-, так и трехфазная. Именно от конфигурации сети зависит схема подключения устройства, призванного защитить электросеть от токов утечки.

Схемы подключения в однофазной сети

В стандартных однофазных сетях, характерных для большинства квартир, устройства защитного отключения могут быть смонтированы по разным схемам:

  • Если вы не знаете, как подключить УЗО с заземлением, используйте самый простой вариант — одно устройств, общее для всей сети. Прибор размещают после общего двухполюсного автомата и перед группой автоматов, каждый из которых отвечает за отключение отдельной электрической линии. Недостатком такого размещения будет более сложный поиск места, в котором появляются токи утечки — при угрозе устройство просто обесточивает всю сеть.
Обратите внимание! Если в щитке устанавливается прибор учета (электросчетчик), то его размещают после общего автомата и перед УЗО.
  • Более сложный и дорогой в реализации вариант — добавление дополнительных УЗО на отдельные контуры. При этом после общего УЗО устанавливаются не просто автоматы, а пары «автоматический выключатель + устройство защитного отключения». Такую схему чаще всего приводят в качестве основной, отвечая на вопрос о том, как подключить УЗО без заземления.
  •  За счет разницы в токовых характеристиках можно сделать так, чтобы при появлении токов утечки срабатывали только приборы на отдельных контурах. Это облегчит поиск места аварии.
  • Компромиссное решение — отказ от общего УЗО и установка отдельных устройств защитного отключения на каждый контур. При такой схеме важно наличие запаса надежности, потому что «второго уровня» защиты в виде общего прибора для всей сети в такой конфигурации нет.

Схемы трехфазного подключения

Владельцам частных домов и других объектов стоит разобраться, как подключить УЗО в щитке при такой конфигурации электросети. Здесь также можно использовать несколько схем:

  • Наиболее распространенное решение — одно общее устройство (четырехполюсное) и отдельные УЗО для групп приборов-потребителей. Подключать лучше с использованием надежного негорючего кабаля ВВГнг.
  • Второй вариант схож с предыдущим, но предполагает монтаж прибора учета. Если нужно установить счетчик — его располагают между вводным автоматом и УЗО. За общим устройством для отключения сети при появлении тока утечки монтируют по одной паре «автомат + УЗО» на каждую группу.

Для всех вариантов также важно рассчитать, сколько автоматов можно подключить к одному УЗО. Превышение допустимого количества может привести к некорректному срабатыванию защиты, что сделает ее менее надёжной. С другой стороны, комбинирование одного УЗО с несколькими автоматическими выключателями дает возможность сократить расходы и сэкономить место в электрощите.

Как правило, рекомендуется формировать схему с таким расчетом, чтобы сумма номинальных токов автоматических выключателей была ниже номинального значения тока для УЗО. Например, если у вас установлена модель на 40А, то к ней допускается подключение не более двух автоматов по 16 А.

Как подключить УЗО правильно: инструкция

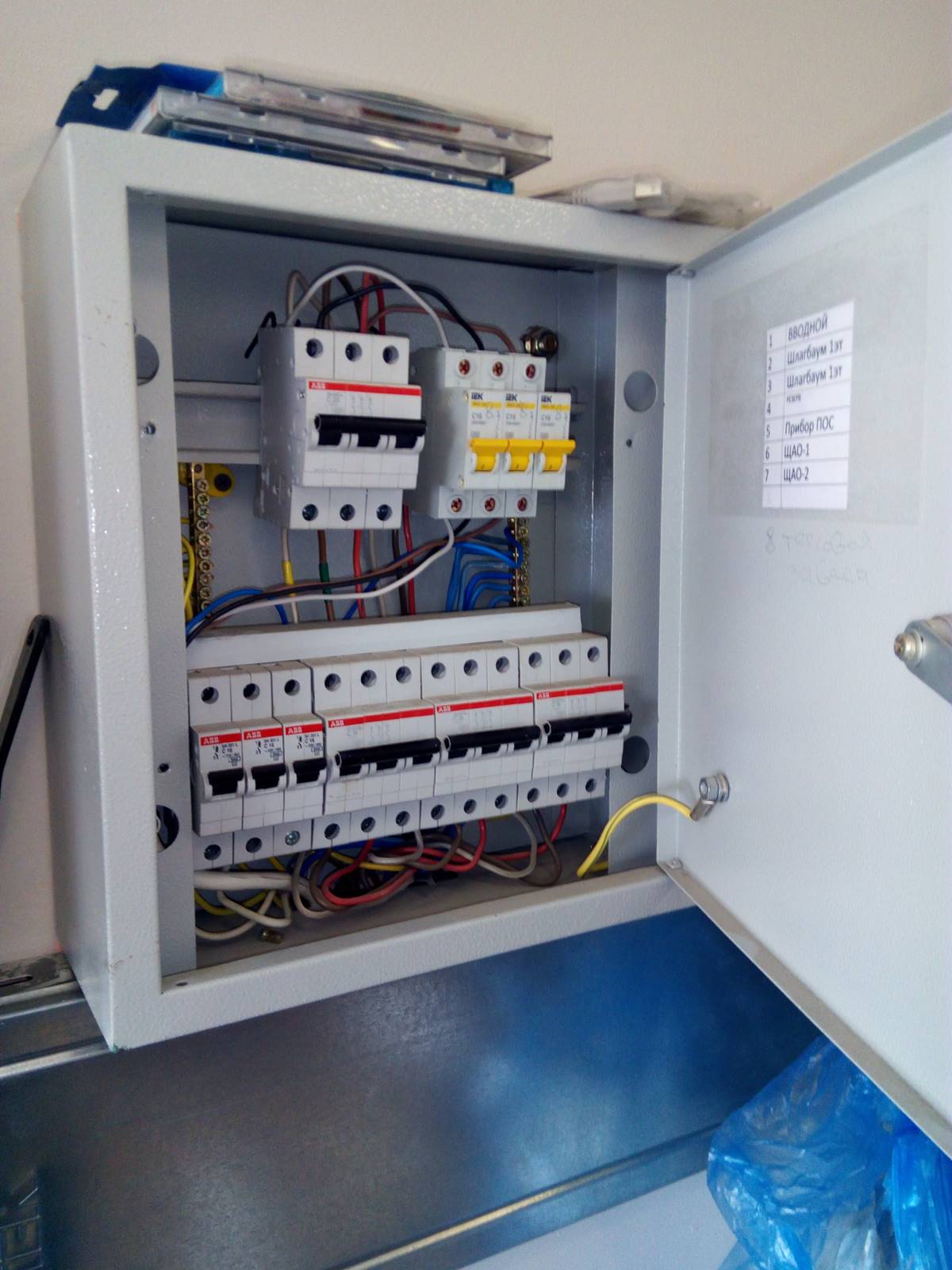

Устройства защитного отключения монтируют в распределительных щитках или шкафах, фиксируя их на DIN-рейках. Конструкция абсолютного большинства моделей таких приборов предусматривает возможность их установки именно на стандартных рейках. Для фиксации обычно не требуется крепеж — устройство просто защелкивается на направляющих.

Подключают так:

  • От вводного автомата нулевой провод идет на входную клемму N (она слева), фазный — на входную клемму L (она справа).
  • От выходной клеммы N провод идет на нулевую шину, от выходной клеммы L — а автоматическим выключателям.

После подключения и фиксации проводников крепежными винтами устройство обязательно тестируется. Если тестовое отключение прошло успешно, этот элемент защитной системы можно эксплуатировать.

Возможные ошибки

Ошибки при установке могут снизить эффективность работы защитного контура. Стоит заранее изучить их и постараться не допускать, устанавливая УЗО и другие компоненты по всем правилам. К наиболее распространенным ошибкам относят:

  • Ситуацию, когда путают ноль и фазу, или соединяют нулевые провода нескольких приборов. Из-за этого чувствительность устройства снижается, и в нужный момент оно не срабатывает с нужной скоростью или не отключает сеть вообще.
  • Соединение заземляющего контакта и «нуля». Объединение этих проводников становится причиной снижения эффективности защиты.
  • Несоблюдение полярности. Полюса всегда обозначены на корпусе, и эту маркировку нужно учитывать при монтаже.

Кроме того, очень важен подбор УЗО и автоматических выключателей с соответствующими токовыми характеристиками. Запас по надежности необходим в любом случае, но значительное расхождение в номиналах в пользу УЗО может привести к дополнительным необязательным расходам.

Стоит также учесть, что встраивать устройства защитного отключения в электрические цепи охранной или противопожарной сигнализации нельзя — это с высокой вероятностью сделает их практически бесполезными.

Правила безопасности в процессе работы

Если вам нужно установить в щиток устройство защитного отключения, то при выполнении операции нудно придерживаться тех же правил, что и при любых электромонтажных работах:

  • Перед началом работ обязательно отключается вводной автомат для прекращения подачи электропитания (он должен устанавливаться в первую очередь).
  • Для работы использовать провода с достаточными электротехническими характеристиками, маркированные цветной изоляцией.
  • Для устройства заземляющих контуров в квартире не применять металлические трубы системы отопления/ водоснабжения или заложенную в стенах арматуру.

Проверять работоспособность смонтированного оборудования нужно, соблюдая все меры предосторожности, предварительно проконтролировав качество фиксации проводников и состояние их изоляции.

Следуя этим рекомендациям, можно самостоятельно выбрать способ монтажа и подключить УЗО в доме или квартире. Но из-за высокой сложности работы установку защитного оборудования, как и сборку электрощита в целом стоит поручать профессионалам.
