Планирование розеток на кухне начинают еще до начала ремонта, поскольку после завершения отделочных работ исправление ошибок становится дорогостоящим и трудоемким. Если розетка окажется за встроенным шкафом, холодильником или духовым шкафом, придется переносить электропроводку, вскрывать стены, менять кухонный фартук или даже заказывать новую мебель. Стоимость таких переделок нередко значительно превышает затраты на разработку грамотной схемы электроснабжения еще на этапе проектирования.

Электропроводку проектируют после того, как определены размеры помещения и состав будущего кухонного гарнитура. Важно заранее понимать, где будут расположены шкафы, столешница, мойка, варочная панель, бытовая техника и осветительные приборы. Даже незначительное изменение конфигурации кухни может сделать часть розеток недоступной или привести к нехватке точек подключения.

До начала электромонтажных работ необходимо иметь хотя бы предварительный проект мебели. Именно он определяет расположение всех основных потребителей электроэнергии. Например, встроенная посудомоечная машина требует отдельной линии питания, а розетку для нее нельзя размещать непосредственно за корпусом прибора. Аналогичные требования действуют для духового шкафа, вытяжки, холодильника и другой встроенной техники.

В этой статье подробно разберем, как правильно спланировать расположение розеток на кухне, сколько их потребуется для помещений разной площади, где лучше размещать точки подключения в каждой функциональной зоне и каких ошибок следует избегать, чтобы кухня после ремонта оставалась удобной и безопасной в эксплуатации.

Как правильно спланировать розетки на кухне: с чего начать проектирование

Любое планирование кухонного пространства начинается не с выбора розеток или автоматических выключателей, а с анализа будущего помещения. Необходимо определить, как кухня будет использоваться каждый день, какие электроприборы будут работать постоянно, а какие — подключаться только время от времени. Такой подход позволяет избежать хаотичного расположения розеток и заранее предусмотреть резерв для подключения техники, которую планируется приобрести в будущем.

При проектировании важно учитывать не только текущие потребности, но и возможные изменения через несколько лет. Многие владельцы сначала обходятся без кофемашины, посудомоечной машины или измельчителя пищевых отходов, однако со временем устанавливают их. Если свободных розеток не окажется, придется использовать удлинители или заново выполнять электромонтажные работы.

Какие данные понадобятся до начала работ

Перед разработкой схемы электрики необходимо собрать всю информацию о будущей кухне. Чем подробнее исходные данные, тем меньше вероятность ошибок при монтаже.

Понадобятся следующие сведения:

• точные размеры помещения с указанием дверей, окон, выступов и ниш;
• проект кухонного гарнитура с расположением всех шкафов;
• полный список встроенной и отдельно стоящей бытовой техники;
• схема расположения водопровода, канализации, вентиляции и газовых коммуникаций.

После подготовки этих данных можно переходить к размещению каждой розетки на плане. На этом этапе определяют отдельные линии для мощного устройства, рассчитывают количество групп и выбирают места подключения мелких бытовых приборов. Такой подход значительно упрощает дальнейший монтаж и помогает избежать конфликтов между мебелью, коммуникациями и электропроводкой.

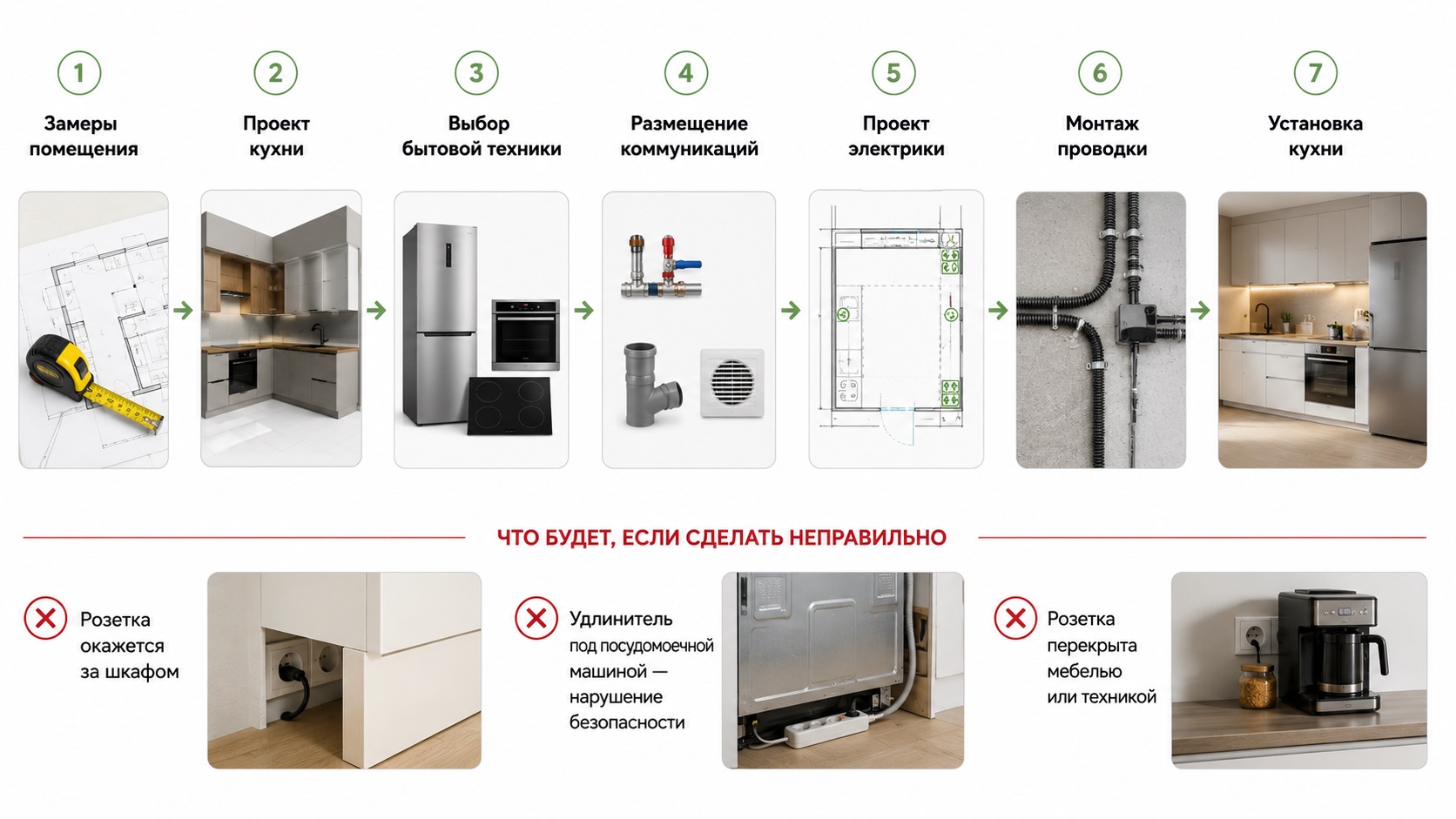

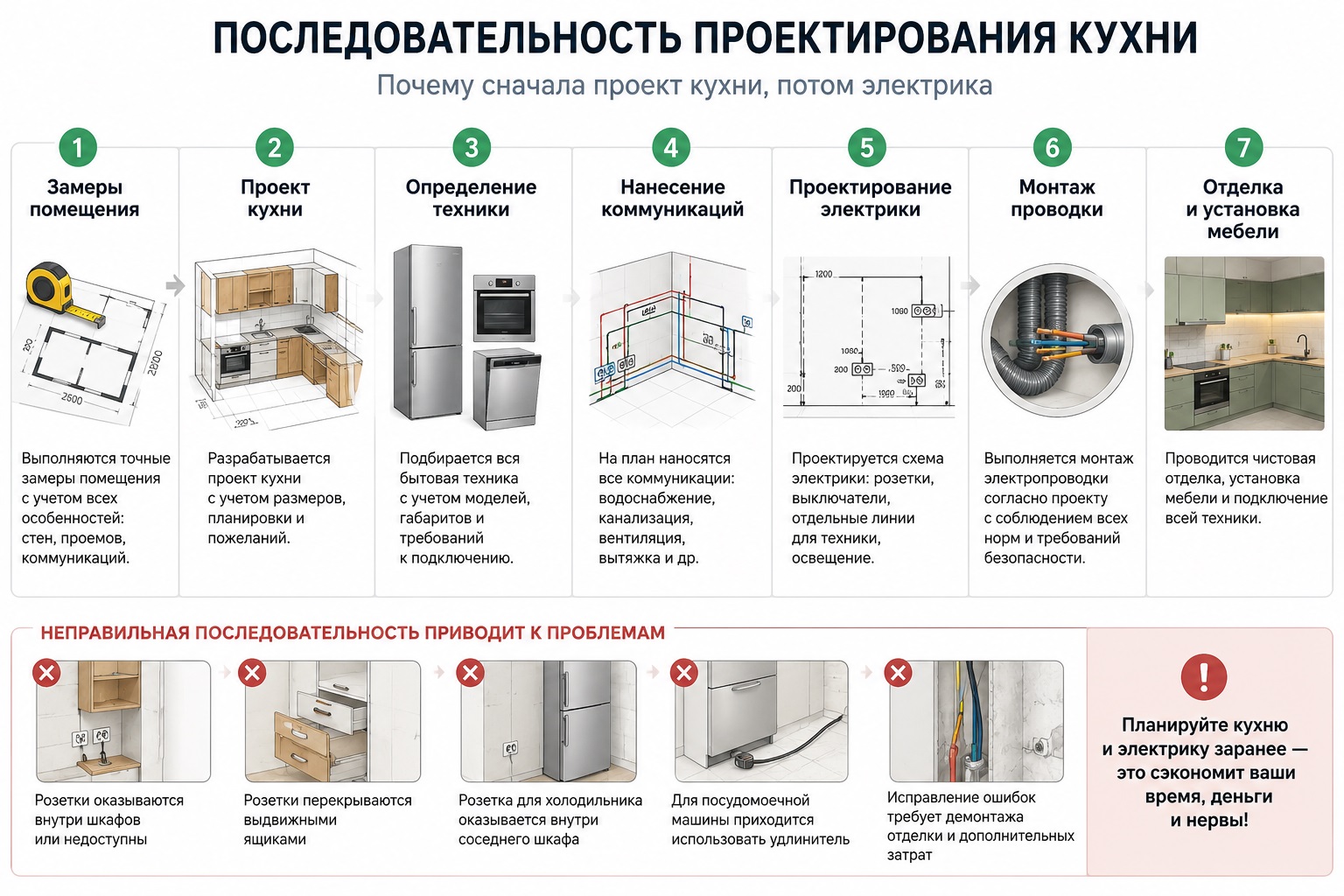

Почему сначала проект кухни, потом электрика

Порядок выполнения работ прямо сказывается на качестве результата. Если сначала выполнить разводку электрики, а затем изменить проект мебели, часть розеток может оказаться внутри шкафов, за выдвижными ящиками или в местах, где их невозможно использовать.

Правильный порядок выглядит следующим образом:

1. Выполняются точные замеры помещения.
2. Разрабатывается проект кухонного пространства.
3. Определяется вся бытовая техника.
4. Наносятся коммуникации.
5. Проектируется схема электрики.
6. Выполняется монтаж проводки.
7. Производится чистовая отделка и установка мебели.

Нередко встречается обратная ситуация: владельцы сначала разводят электропроводку, ориентируясь только на размеры помещения. Позже дизайнер меняет расположение холодильника и пенала, духовку переносят в колонну, а мойку смещают на другую стену. В результате разъем для холодильника оказывается внутри соседнего шкафа, гнезда над столешницей перекрываются верхними шкафами, а для посудомоечной машины приходится использовать удлинитель. Исправление подобных ошибок требует демонтажа отделки и затрат.

Сколько гнезд нужно в современном кухонном пространстве

Количество разъемов зависит не столько от площади пространства для приготовления пищи, сколько от набора бытового устройства и привычек владельцев. Даже небольшая кухня сегодня редко обходится без холодильника, микроволновой печи, электрического чайника, вытяжки и нескольких дополнительных приборов. Если предусмотреть только минимальное число точек подключения, очень быстро появится потребность в тройниках и удлинителях.

Опыт свидетельствует о том, что. лучше сразу предусмотреть небольшой резерв. Современная техника регулярно обновляется, появляются новые устройства, поэтому свободные гнезда почти всегда находят применение. Запас значительно дешевле сделать во время ремонта, чем добавлять новые линии после завершения отделочных работ.

Указанные значения являются ориентиром для современного кухонного пространства со встроенным оборудованием. Если планируется установка кофемашины, винного шкафа, измельчителя пищевых отходов, системы очистки воды или дополнительной морозильной камеры, количество разъемов необходимо увеличить.

Оптимальным считается запас около 20–30% от текущих потребностей. Например, если сегодня требуется 16 гнезд, разумно предусмотреть еще 3–5 свободных точек подключения. Такой резерв позволит без переделок установить новую технику или изменить организацию рабочего места. При этом свободные разъёмы не портят интерьер, если их заранее разместить в удобных незаметных местах.

Размер кухни	Минимум	Рекомендуется
До 6 м²	10	13–15
7–9 м²	13	16–19
10–14 м²	16	20–24
Более 14 м²	20	25–30

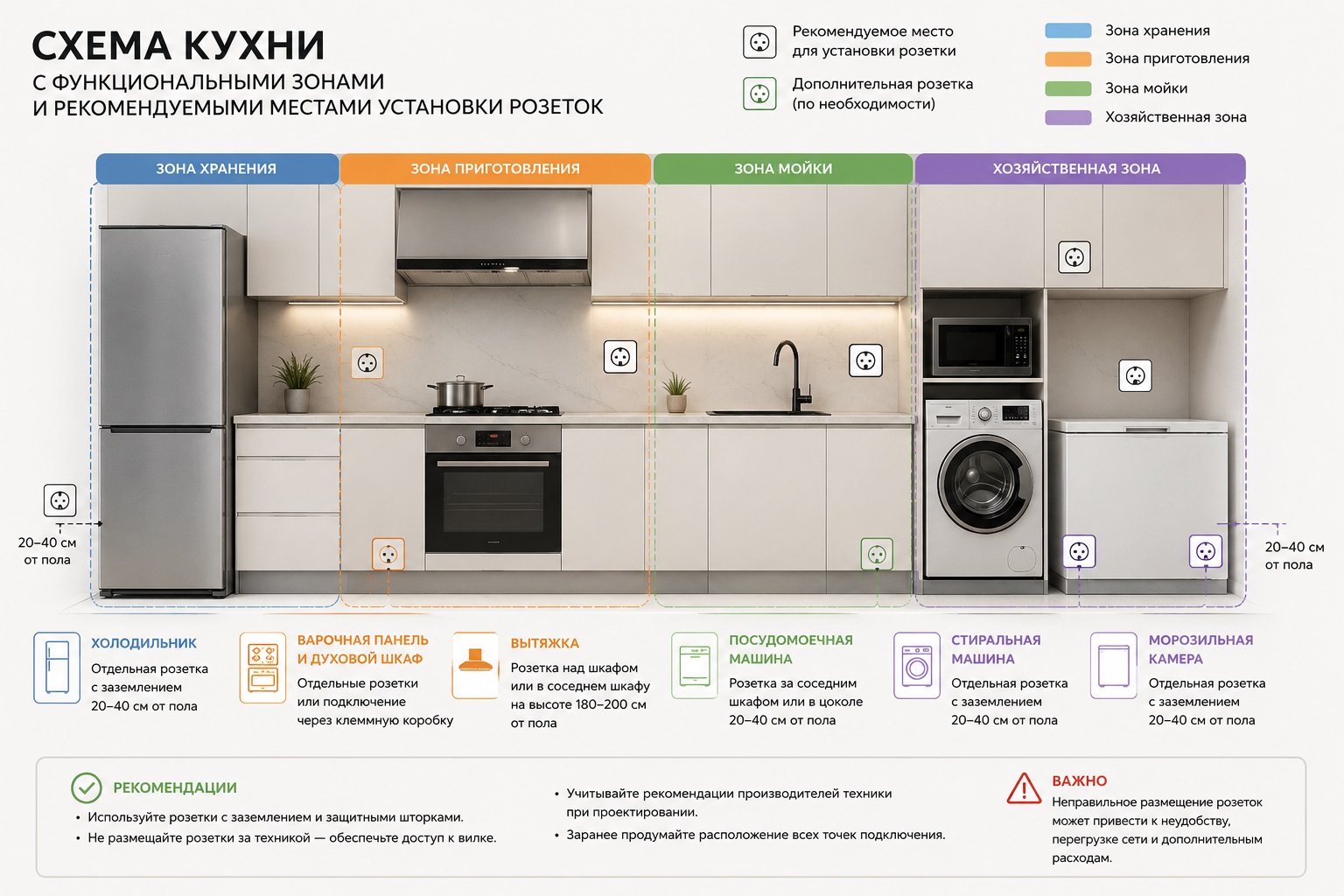

Где разместить разъемы на кухне: схема по зонам

Разделение кухонного пространства на функциональные зоны значительно упрощает проектирование электрики. Вместо хаотичного размещения гнезд каждая группа подключений создается под конкретные задачи. Такой подход помогает избежать перегрузки отдельных участков и делает использование кухни более безопасным, удобным.

При составлении схемы необходимо учитывать не только расположение устройства, но правила электробезопасности.Гнезда не должны находиться рядом с источниками тепла, в зоне постоянного попадания воды или непосредственно за встроенными приборами. Каждая зона имеет собственные требования к количеству точек подключения и высоте их установки.

Рабочая зона

Именно на рабочей поверхности используется больше всего небольших электроприборов. Здесь подключают чайник, кофемашину, тостер, блендер, кухонный комбайн, миксер, мультиварку — другую технику.

Для большинства кухонь это лучший вариант — установить не менее 4–6 гнезд над столешницей. Если семья активно готовит или использует несколько приборов одновременно, количество можно увеличить.

Оптимальная высота установки обычно составляет 100–120 см от чистового пола или примерно 10–20 см выше уровня столешницы. Такое расположение обеспечивает удобный доступ без натяжения проводов.

Не рекомендуется делать разъёмы вплотную к варочной панели, а также непосредственно над мойкой. Не стоит устанавливать их слишком низко под столешницей, иначе пользоваться бытовыми приборами станет неудобно.

Зона приготовления пищи

В этой зоне располагаются варочная панель, духовой шкаф, вытяжка, иногда микроволновая печь, встроенная в пенал.

Для варочной панели, духового шкафа обычно предусматривают отдельные линии электропитания. Вытяжке требуется собственная розетка, скрытая внутри верхнего шкафа или над ним.

Высота установки зависит от типа оборудования. Для духового шкафа гнездо обычно размещают в соседнем шкафу на высоте около 20–30 см от пола. Для вытяжки точку подключения располагают примерно на высоте 190–220 см либо внутри навесного шкафа согласно проекту производителя.

Нельзя устанавливать разъём непосредственно за духовым шкафом или варочной панелью. Корпус встроенной техники не позволит подключить вилку, а постоянный нагрев отрицательно скажется на сроке службы электрооборудования.

Зона мойки

В районе мойки располагаются посудомоечная машина, измельчитель отходов, фильтр очистки воды, иногда насос или система обратного осмоса.

Обычно здесь требуется 2–4 разъёма в зависимости от количества оборудования. Для посудомоечной машины рекомендуется отдельная линия питания.

Розетки размещают внутри соседнего шкафа либо в свободной части тумбы, чтобы обеспечить быстрый доступ без демонтажа устройства. Чаще всего их устанавливают на высоте 25–40 см от пола.

Запрещается размещать гнезда непосредственно под сифоном, рядом с соединениями водопровода или там, где возможны протечки. Даже небольшое количество влаги значительно увеличивает риск повреждения электропроводки.

Обеденная зона

Обеденная зона часто остается без внимания при проектировании, хотя именно здесь впоследствии появляется множество дополнительных устройств. Здесь могут использоваться ноутбук, зарядные устройства, робот-пылесос, настольная лампа или декоративная подсветка.

Для комфортного использования обычно достаточно 2–3 разъёма. Если рядом располагается телевизор, их количество увеличивают с учетом подключения дополнительного оборудования.

Высота установки зависит от назначения. Возле стола гнезда обычно располагают на стандартной высоте около 30 см от пола либо предусматривают скрытые решения в мебели.

Не следует размещать точки подключения слишком близко к стульям или там, где кабели будут постоянно находиться под ногами и создавать риск случайного повреждения.

Хозяйственная зона

В хозяйственной зоне чаще всего находятся холодильник, стиральная машина, морозильная камера, система защиты от протечек или дополнительное оборудование.

Для каждого крупного прибора желательно предусмотреть отдельную розетку. Если холодильник устанавливается в отдельную нишу, точку подключения размещают сбоку или в соседнем шкафу для сохранения доступа.

Высота установки обычно составляет 20–40 см от пола, однако производители техники могут указывать собственные рекомендации. Их следует учитывать еще на этапе проектирования кухонного пространства.

Не рекомендуется устанавливать разъёмы непосредственно за холодильником или стиральной машиной. В таком случае технику невозможно будет полностью придвинуть к стене, а доступ к вилке окажется затруднен. Если заранее предусмотреть правильное расположение всех точек подключения, кухонное пространство останется удобной, безопасной и не потребует высоких цен переделок даже после покупки новой бытовой техники.

Схема гнезд на кухне для всей бытовой техники

После определения количества разъёмов и их расположения по функциональным зонам необходимо проверить, что каждое устройство обладает своим местом подключения. Именно на этом этапе чаще всего обнаруживаются забытые приборы: подсветка, фильтр воды, измельчитель отходов или зарядная станция для беспроводного пылесоса. Если учесть их заранее, пользоваться кухонным пространством будет значительно удобнее.

При составлении схемы важно ориентироваться не только на место установки техники, но и на возможность ее обслуживания. Розетка должна оставаться доступной, чтобы при необходимости можно было быстро отключить прибор без демонтажа мебели. Для встроенной техники точки подключения обычно располагают в соседнем шкафу, а не непосредственно за корпусом оборудования.

Холодильник

Для холодильника достаточно одного гнезда. Обычно ее размещают в соседнем шкафу либо сбоку от ниши, чтобы к вилке сохранялся доступ после установки техники. Если холодильник оснащен ледогенератором или системой подачи воды, рядом может потребоваться дополнительная розетка.

Варочная панель

Электрическая варочная панель относится к самым мощным потребителям электроэнергии. Для нее предусматривают отдельную силовую линию от распределительного щита. Подключение через обычную группу гнезд недопустимо.

Духовой шкаф

Современный духовой шкаф также рекомендуется подключать по отдельной линии. Даже если его мощность позволяет использовать общую группу, отдельный автомат значительно повышает безопасность и упрощает обслуживание.

Вытяжка

Для вытяжки обычно устанавливают одну скрытую розетку внутри верхнего шкафа либо над ним. Она не должна мешать воздуховоду и обслуживанию оборудования.

Посудомоечная машина

Посудомоечную машину подключают через отдельное гнездо с заземлением. Лучшее место — соседний шкаф. Такое решение исключает попадание влаги на электрическое соединение и обеспечивает свободный доступ к вилке.

Микроволновая печь

Если микроволновая печь встроенная, разъём размещают внутри соседнего пенала. Для отдельно стоящей модели точку подключения предусматривают за мебелью или внутри ближайшего шкафа, чтобы провод не находился на виду.

Стиральная машина

При размещении стиральной машины в кухонном пространстве рекомендуется отдельная линия питания. Разъем должен находиться вне зоны возможного попадания воды и быть защищена устройством защитного отключения.

Измельчитель отходов

Измельчитель подключается под мойкой. Для него предусматривают отдельный разъём, установленную в сухой части шкафа. Не допускается размещение непосредственно под сифоном или соединениями труб.

Фильтр воды

Большинство бытовых фильтров электричество не используют, однако системы обратного осмоса с насосом требуют подключения к сети. Для них достаточно одного гнезда внутри мойки в защищенном месте.

Подсветка кухонного пространства

Подсветка рабочей зоны чаще всего подключается через скрытый блок питания. Для него заранее предусматривают гнездо внутри верхнего шкафа или над кухонным гарнитуром, чтобы оборудование оставалось незаметным.

Эта таблица служит универсальной памяткой при проектировании кухонного пространства. Ее удобно использовать вместе с проектом мебели, отмечая каждый разъем непосредственно на чертеже.

Если часть техники планируется приобрести позже, места подключения лучше предусмотреть сразу. Дополнительное гнездо для розетки во время ремонта стоит гораздо дешевле, чем последующая переделка готовой кухни.

Прибор	Рекомендуемая высота установки розетки	Нужна ли отдельная линия	Особенности подключения
Холодильник	20–40 см от чистого пола	По необходимости	Розетку лучше разместить в соседнем шкафу или сбоку, чтобы обеспечить свободный доступ.
Варочная панель	По проекту кухни и требованиям производителя	Да	Подключается по отдельной силовой линии непосредственно от электрощита.
Духовой шкаф	20–40 см от чистого пола	Да	Розетку рекомендуется устанавливать в соседнем модуле, а не за корпусом шкафа.
Вытяжка	190–220 см от чистого пола	Нет	Розетку обычно размещают внутри верхнего шкафа или за декоративным коробом.
Посудомоечная машина	20–40 см от чистого пола	Да	Не рекомендуется устанавливать розетку непосредственно за корпусом техники.
Микроволновая печь	По месту установки	Нет	Высота зависит от способа размещения (на столешнице, в пенале или навесном шкафу).
Стиральная машина	20–40 см от чистого пола	Желательно	Рекомендуется подключение через УЗО или дифференциальный автомат.
Измельчитель пищевых отходов	30–40 см от чистого пола	Нет	Розетку размещают в сухой части тумбы под мойкой, исключая контакт с водой.
Фильтр воды с насосом	30–40 см от чистого пола	Нет	Розетка устанавливается внутри шкафа под мойкой, но вдали от сифона и мест возможных протечек.
Подсветка кухни	Внутри верхнего шкафа или над шкафами	Нет	Блок питания и розетка должны быть скрыты, но оставаться доступными для обслуживания.

На какой высоте устанавливать разъемы на кухне

Высота установки влияет не только на внешний вид кухонного пространства, но и на удобство ежедневного использования. Слишком низкое расположение затрудняет доступ к разъемам, а слишком высокое может привести к тому, что мебель или техника перекроют точку подключения. Поэтому ориентироваться следует не на универсальное значение, а на место установки конкретного оборудования.

Также необходимо учитывать толщину столешницы, высоту кухонного гарнитура и особенности встроенной техники. Один и тот же прибор разных производителей может проявляться в различных формах требования к расположению электрического подключения, поэтому перед монтажом стоит изучить техническую документацию.

Даже выбор, сделанный с учётом всех обстоятельств не гарантирует удобства, если не учитывать конструкцию мебели. Перед началом электромонтажных работ рекомендуется открыть проект кухонного пространства. проверить, что каждое гнездо остается доступной после установки фасадов, выдвижных ящиков и встроенной техники.

Наиболее распространенные ошибки — установка гнезд непосредственно за духовым шкафом и холодильником, размещение розеток слишком близко к мойке, монтаж над варочной панелью, а также отсутствие учета толщины столешницы и размеров кухонного фартука. Избежать этих проблем помогает предварительная проверка проекта в масштабе.

Где устанавливается	Рекомендуемая высота установки розетки*
Над рабочей столешницей	100–120 см от чистого пола
Для холодильника	20–40 см от чистого пола
Для духового шкафа	20–40 см от чистого пола (обычно в соседнем модуле)
Для посудомоечной машины	20–40 см от чистого пола
Для стиральной машины	20–40 см от чистого пола
Для вытяжки	190–220 см от чистого пола
Для подсветки кухни	Внутри верхнего шкафа или над кухонными шкафами (для скрытого размещения блока питания)
Для телевизора	120–140 см от чистого пола (в зависимости от высоты установки экрана)

* Примечание: приведенные размеры являются ориентировочными. Окончательная высота установки розеток определяется проектом кухни, размерами мебели, расположением бытовой техники и рекомендациями производителя оборудования. При проектировании важно обеспечить свободный доступ к розеткам и исключить их попадание за встроенную технику.

Какие кабели, автоматы, линии нужны для кухонного пространства

Правильное расположение разъёмов — только часть проекта электроснабжения. Не менее важно подобрать подходящее сечение кабелей, номиналы автоматических выключателей и количество отдельных линий. От этого зависит безопасная работа техники и отсутствие перегрузок при одновременном использовании нескольких мощных приборов.

Современная кухня одновременно может потреблять более 10 кВт мощности. Если подключить все оборудование к одной линии, автомат будет регулярно отключаться, а проводка станет перегреваться. Именно поэтому электропитание кухни делят на несколько независимых групп.

Варочная панель практически всегда подключается отдельно из-за высокой мощности. Во время приготовления пищи она может потреблять несколько киловатт, поэтому общая линия с другими гнездами быстро окажется перегруженной.

Для духового шкафа также рекомендуется собственная линия. Даже если номинальная мощность позволяет подключение к общей группе, отдельный автомат упрощает обслуживание и исключает влияние других потребителей.

Холодильник не всегда требует отдельного автомата. Если его мощность невелика, допускается подключение к общей группе кухонных розеток. Отдельную линию обычно делают в домах, где особенно важно обеспечить непрерывную работу холодильника при отключении других групп.

Практичный пример распределения линий выглядит так: первая линия — варочная панель, вторая — духовой шкаф, третья — посудомоечная машина, четвертая — рабочие разъёмы столешницы, пятая — холодильник и дополнительные розетки, шестая — освещение и подсветка. Такая схема упрощает диагностику неисправностей и снижает вероятность перегрузки сети.

Прибор / группа потребителей	Рекомендуемый кабель	Автоматический выключатель	УЗО / дифференциальная защита
Варочная панель	3×6 мм²	32 А*	Да
Духовой шкаф	3×2,5 мм²	16 А	Да
Посудомоечная машина	3×2,5 мм²	16 А	Да
Стиральная машина	3×2,5 мм²	16 А	Да
Рабочие розетки кухни	3×2,5 мм²	16 А	Да
Освещение кухни	3×1,5 мм²	10 А	По проекту
Холодильник	3×2,5 мм²	Общая розеточная группа или отдельный автомат	Желательно

Примечания:

• 3×6 мм², 3×2,5 мм² и 3×1,5 мм² — рекомендуемые сечения медного кабеля (фаза, ноль и защитный проводник) для наиболее распространенных бытовых нагрузок.
• *Для варочной панели номинал автоматического выключателя (25–32 А и более) определяется мощностью конкретной модели, схемой подключения (однофазная или трехфазная сеть) и требованиями производителя.
• Для розеточных групп кухни рекомендуется использовать устройства защитного отключения (УЗО) или дифференциальные автоматы с током утечки 30 мА.
• Окончательный выбор сечения кабеля, номиналов автоматических выключателей и защитных устройств должен выполняться на основании расчета электрической нагрузки, длины линий и требований действующих нормативных документов (ПУЭ, СП и ГОСТ).

Нормативные требования к расположению розеток

При проектировании кухни необходимо учитывать действующие нормативные документы. Они определяют требования к безопасности электромонтажа, выбору оборудования и способам подключения бытовых приборов. Большинство рекомендаций, которые используют проектировщики, основаны именно на этих документах.

Изучать нормативы полностью не обязательно, однако полезно понимать, какие требования являются обязательными. Это поможет проверить работу подрядчика и избежать нарушений, которые могут привести к перегреву проводки или поражению электрическим током.

На практике основные требования сводятся к нескольким принципам: все кухонные розетки должны иметь защитный контакт, линии мощной техники необходимо защищать автоматическими выключателями и УЗО, а точки подключения нельзя размещать в местах, где возможно постоянное воздействие воды или высокой температуры.

Если проект соответствует этим базовым требованиям и учитывает рекомендации производителей бытовой техники, кухня будет не только практичной, но и безопасной в течение многих лет эксплуатации.

Документ	Что регулирует
ПУЭ (Правила устройства электроустановок)	Определяет требования к устройству электроустановок: выбор кабелей и проводов, защиту электрических линий, заземление, размещение розеток, выключателей и электрооборудования, требования к безопасности эксплуатации.
ГОСТ	Устанавливает требования к электроустановочным изделиям (розеткам, выключателям, вилкам), кабельной продукции, методам испытаний, качеству материалов, маркировке и безопасности изделий.
СП (Своды правил)	Регламентирует проектирование внутренних электрических сетей зданий и помещений, правила размещения розеток, выключателей, электрических щитов, расчет электрических нагрузок и требования к монтажу инженерных систем.

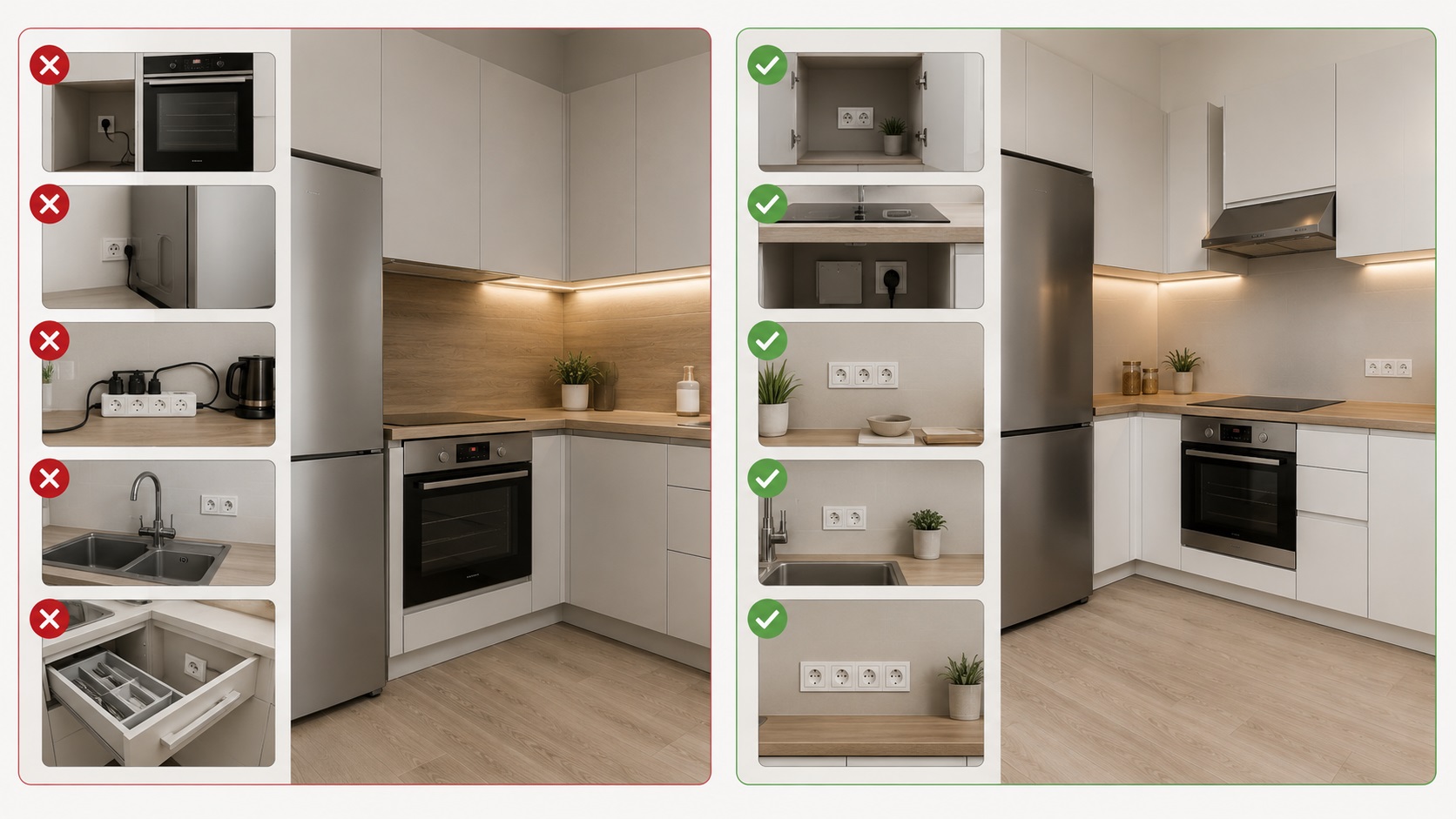

Самые распространенные ошибки при планировании розеток

Даже качественный ремонт может оказаться неудобным в эксплуатации, если при проектировании электрики были допущены ошибки. Большинство из них становятся заметны только после установки кухни, когда изменить расположение гнезд уже сложно и дорого.

Практика подтверждает, что часто возникают проблемы не из-за сложности электромонтажа, а из-за отсутствия детального проекта. Несколько часов, потраченных на проверку схемы, позволяют избежать переделок, которые впоследствии обходятся в десятки тысяч рублей.

Наиболее частые ошибки повторяются практически в каждом втором проекте кухни.

1. Разъём расположена за духовым шкафом. Возникает из-за неправильной привязки к мебели. Вилка упирается в корпус техники, шкаф невозможно установить до конца. Решение — перенос гнезда в соседний модуль.
2. Розетка находится возле мойки. Причина — отсутствие учета сантехнических коммуникаций. Повышается риск попадания влаги. Разъём следует смещать в сухую часть соседнего шкафа.
3. Недостаточное количество гнезд. После заселения появляются удлинители и тройники. Лучше сразу предусмотреть резервные точки подключения.
4. Не оставлен запас на будущую технику. Позже приобретаются кофемашина, робот-пылесос или морозильная камера. Свободных розеток уже нет.
5. Разъём перекрываются выдвижными ящиками. Ошибка появляется при проектировании без мебельных чертежей. Перед монтажом необходимо проверить открывание всех фасадов.
6. Не предусмотрена розетка для подсветки. Приходится использовать внешние блоки питания и заметные провода. Лучше заранее определить место установки трансформатора.
7. Забыли подключение фильтра воды или системы обратного осмоса. После монтажа оборудования приходится искать источник питания внутри тумбы.
8. Не предусмотрены разъёмы для зарядки техники. Телефоны, планшеты и аккумуляторные пылесосы начинают заряжаться через удлинители.
9. Не учтены интернет и телевизор. Если на кухне планируется телевизор или умная техника, сразу предусматривают питание и слаботочные линии.
10. Разъемы закрываются мебелью. После установки кухни доступ к ним полностью исчезает. Избежать ошибки помогает проверка проекта в масштабе до начала ремонта.

Практический совет проектировщиков прост: перед утверждением схемы распечатайте план кухни и отметьте каждое гнездо вместе с бытовой техникой. Такой способ позволяет обнаружить большинство ошибок еще до начала электромонтажных работ.

Пример проекта кухни с готовой схемой расположения разъёмов

Рассмотрим типовую кухню площадью 9 м² с Г-образным гарнитуром. Подобная планировка встречается в большинстве современных квартир и позволяет показать принципы размещения всех основных точек подключения.

В проекте предусмотрены холодильник, варочная панель, духовой шкаф, вытяжка, посудомоечная машина, микроволновая печь, электрический чайник, кофемашина, система подсветки рабочей зоны и фильтр обратного осмоса. Дополнительно оставленные свободные электрические розетки возле обеденного стола и рабочей поверхности.

Для такой кухни используется 6 отдельных электрических линий:

• варочная панель;
• духовой шкаф;
• посудомоечная машина;
• рабочие гнезда столешницы;
• холодильник с дополнительными разъемами;
• освещение и подсветка.

Общее количество точек подключения составляет 22 разъёма, включая скрытые подключения встроенной техники и резервные гнезда для будущих приборов.

Подобная схема позволяет одновременно пользоваться несколькими мощными устройствами без перегрузки сети. Даже если через несколько лет появится новая техника, свободные точки подключения уже будут предусмотрены проектом.

Такой вариант подходит большинству кухонь площадью 8–10 м² и может использоваться как основа при разработке собственного проекта. Перед монтажом останется только адаптировать размеры под конкретный кухонный гарнитур.

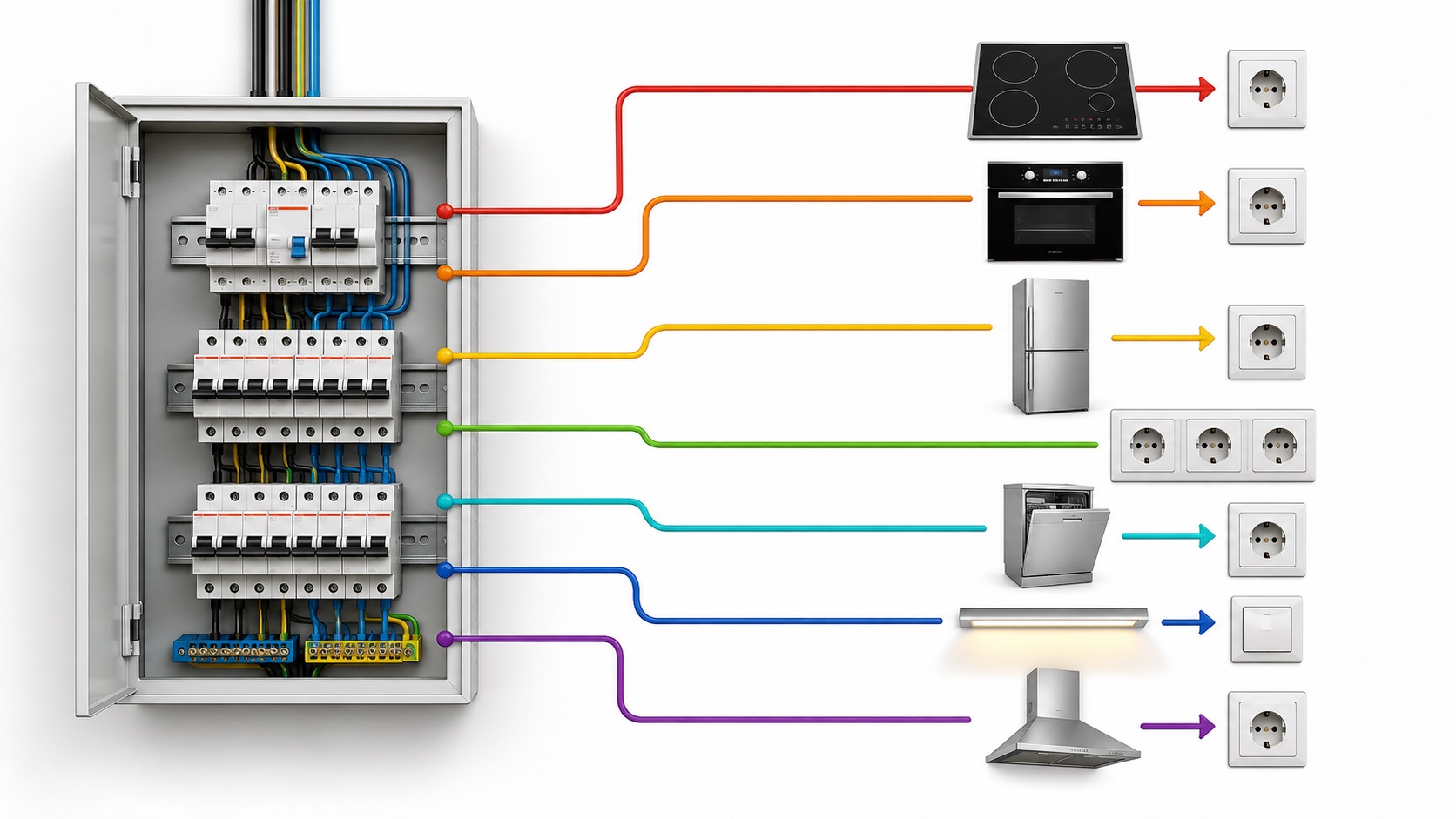

Инженерская схема распределения линий от электрощита для современной кухни

Ниже приведена примерная схема распределения электрических линий для кухни с комплектом современной бытовой техники. Она показывает принцип разделения нагрузки и помогает понять, почему мощные потребители рекомендуется подключать по отдельным линиям.

Почему рекомендуется разделять линии

Разделение электропроводки кухни на несколько независимых линий повышает безопасность, снижает риск перегрузки сети и облегчает поиск неисправностей. При одновременной работе варочной панели, духового шкафа, чайника и другой мощной техники нагрузка может превышать возможности одной группы разъёмов. Поэтому мощные потребители рекомендуется подключать по отдельным кабельным линиям с индивидуальными автоматическими выключателями и устройствами защитного отключения.

Важно: приведенная схема является примером типового решения для квартиры или частного дома. Окончательный состав линий, сечение кабелей и номиналы защитных аппаратов должны определяться на основании проекта электроснабжения, суммарной мощности подключаемого оборудования и требований действующих нормативных документов.

Требования ПУЭ, СП и ГОСТ к расположению разъемов на кухне в доступной форме

При проектировании электропроводки на кухне важно учитывать не только удобство расположения разъёмов, но и требования нормативных документов. На практике большинство владельцев квартир не читают ПУЭ или ГОСТ полностью, поэтому ниже приведены основные правила, которые действительно влияют на безопасность и эксплуатацию кухни.

Основные требования ПУЭ

1. Все гнезда кухни должны иметь защитное заземление

Современная бытовая техника рассчитана на подключение к сети с заземляющим контактом. Использование двухпроводной сети без защитного проводника значительно уменьшает уровень электробезопасности.

Что это означает на практике

• используйте трехжильный кабель (фаза, ноль, защитный проводник);
• устанавливайте только розетки с заземляющим контактом;
• не отключайте защитный проводник при монтаже.

2. Мощные электроприборы рекомендуется подключать по отдельным линиям

Варочная панель, духовой шкаф и другое оборудование высокой мощности создают значительную нагрузку на сеть. Чтобы исключить перегрев проводки и ложные срабатывания автоматических выключателей, для таких потребителей обычно предусматривают отдельные линии от электрощита.

К отдельным линиям чаще всего подключают:

• варочную панель;
• духовой шкаф;
• посудомоечную машину;
• стиральную машину (если установлена на кухне);
• электрический теплый пол.

3. Каждая линия должна быть защищена автоматическим выключателем

Автоматический выключатель отключает питание при перегрузке или коротком замыкании, защищая кабель от перегрева и снижая риск возгорания.

4. Для розеточных групп рекомендуется использовать УЗО или дифференциальную защиту

Устройство защитного отключения (УЗО) или дифференциальный автомат отключает питание при появлении тока утечки, что особенно важно для кухни — помещения с повышенной влажностью и большим количеством металлической бытовой техники.

Практически во всех современных проектах кухни розеточные линии защищают именно таким способом.

5. Розетки должны оставаться доступными

Одна из самых распространенных ошибок — установка гнезд непосредственно за встроенным духовым шкафом, холодильником и посудомоечной машиной.

Решение:

• размещать гнездо в соседнем шкафу;
• устанавливать ее в свободной части нижней тумбы;
• обеспечивать возможность отключения техники без демонтажа мебели.

6. Не размещайте разъёмы в местах возможного попадания воды

Хотя нормативные документы не устанавливают универсальное фиксированное расстояние именно для кухонных розеток от мойки или варочной поверхности, на практике рекомендуется располагать их так, чтобы исключить попадание брызг воды, воздействие высокой температуры и пара.

Поэтому при проектировании кухни обычно:

• не устанавливают разъёмы непосредственно над мойкой;
• не размещают их над варочной панелью;
• располагают гнезда рабочей зоны в свободных участках кухонного фартука.

Практические требования СП к современной кухне

Строительные правила рекомендуют проектировать кухонную электропроводку с учетом реальной эксплуатации помещения, а не минимально допустимого количества гнезд.

Это означает, что желательно:

• предусмотреть отдельные линии для мощной техники;
• оставить несколько свободных гнезд для новых приборов;
• учитывать расположение мебели еще до начала электромонтажных работ;
• обеспечить возможность безопасного обслуживания каждой электрической точки.

Что требует ГОСТ

Стандарты серии ГОСТ Р 50571 направлены на защиту от угроз эксплуатации электрических сетей.

Для владельца квартиры это означает соблюдение нескольких простых правил:

• использовать сертифицированные розетки и выключатели;
• выбирать кабели соответствующего сечения;
• выполнять монтаж с соблюдением требований производителей оборудования;
• не применять поврежденные или самодельные удлинители как постоянное решение;
• обеспечивать защиту цепей от перегрузки и короткого замыкания.

Совет инженера

Не начинайте разводку электрики по типовым схемам из интернета до утверждения проекта кухни. Даже небольшое изменение размеров гарнитура, перенос холодильника или выбор другой модели духового шкафа может привести к тому, что часть гнезд окажется за корпусом техники, внутри выдвижных ящиков или станет недоступной. Правильная последовательность работ — сначала проект кухни и подбор оборудования, затем схема электропроводки, и только после этого монтаж кабелей и розеток. Такой подход помогает избежать высоких цен переделок и обеспечивает удобную и безопасную эксплуатацию кухни на протяжении многих лет.

Часто задаваемые вопросы о планировании розеток на кухне

1. Сколько гнезд должно быть на современной кухне?

Для небольшой кухни обычно достаточно 12–15 разъёмов, а для кухни площадью более 10–12 м² — 18–25. Точное количество зависит от числа встроенной техники, бытовых приборов и необходимости оставить запас для будущих подключений. Лучше предусмотреть несколько свободных гнезд сразу, чем использовать удлинители после завершения ремонта.

2. Когда нужно планировать расположение розеток — до или после заказа кухонной мебели?

Сначала рекомендуется разработать проект кухни, выбрать мебель и бытовую технику, а затем проектировать электропроводку. Если сначала выполнить монтаж гнезд, а потом изменить планировку кухни, часть электрических точек может оказаться за шкафами или встроенной техникой.

3. Где лучше разместить розетки над рабочей столешницей?

Разъёмы рабочей зоны обычно устанавливают над кухонным фартуком так, чтобы ими было удобно пользоваться при подключении чайника, кофемашины, блендера и другой техники. Их нежелательно размещать непосредственно над мойкой или варочной панелью.

4. Можно ли устанавливать разъём за духовым шкафом?

Нет. За корпусом встроенного духового шкафа розетку обычно не размещают, так как она становится недоступной для обслуживания, а подключение может мешать установке техники. Более рациональный подход — установить розетку в соседнем шкафу.

5. Где должна находиться розетка для холодильника?

Чаще всего ее размещают в соседнем шкафу или сбоку от холодильника на небольшой высоте от пола. Такое расположение позволяет отключить технику без демонтажа мебели и обеспечивает свободный доступ к разъёму.

6. Нужно ли подключать варочную панель по отдельной линии?

Да, для электрической варочной панели обычно предусматривают отдельную линию электропроводки с соответствующим кабелем и индивидуальным автоматическим выключателем. Это связано с высокой потребляемой мощностью оборудования.

7. Требуется ли отдельная линия для духового шкафа?

В большинстве современных проектов духовой шкаф также подключают по отдельной линии. Это повышает надежность электроснабжения и снижает вероятность перегрузки розеточной группы.

8. Можно ли подключать мощную технику через удлинитель?

Не рекомендуется. Удлинители рассчитаны на ограниченную нагрузку и не предназначены для постоянного подключения мощных электроприборов. Для стационарной техники следует использовать предусмотренные проектом разъёмы.

9. На какой высоте устанавливают гнезда на кухне?

Высота зависит от назначения розетки. Например,разъём рабочей зоны обычно располагают над столешницей, а розетки для встроенной техники — в нижней части соседних шкафов. Универсальной высоты для всех случаев не существует: она определяется проектом кухонного пространства и расположением оборудования.

10. Нужно ли устанавливать влагозащищенные розетки?

Если розетка находится в месте, где возможно попадание влаги, рекомендуется использовать модели с защитными крышками и соответствующей степенью защиты. Это повышает безопасность эксплуатации кухонного пространства.

11. Почему нельзя размещать розетки рядом с мойкой?

Брызги воды могут попасть на корпус розетки или подключенные вилки, что увеличивает риск короткого замыкания и поражения электрическим током. Поэтому электрические точки располагают на безопасном расстоянии от источников воды.

12. Можно ли установить одну общую розетку для нескольких приборов?

Для маломощной бытовой техники это возможно при условии, что суммарная нагрузка не превышает допустимую для розеточной группы. Однако мощные приборы, работающие одновременно, рекомендуется подключать к отдельным линиям.

13. Нужно ли предусматривать розетки для техники, которой пока нет?

Да. Во время эксплуатации кухонного пространства часто появляются новые приборы: кофемашина, робот-пылесос, винный шкаф, измельчитель отходов, система очистки воды или дополнительная морозильная камера. Несколько свободных розеток помогут избежать использования удлинителей и последующей переделки электропроводки.

Метки:
